Vista 75
The next generation of PiFM and PiF-IR instruments
占地面积更小
Vista 75 现已实现更紧凑的设计。配备全新声学隔音罩后，Vista 75 占用空间相比 Vista One 减少了超过 60%。
无障碍设计
便捷的样品访问设计与单手操作的 AFM 探头夹具，使探针与样品的更换变得轻松高效。轻质可拆卸的防护罩与开放式结构大幅简化了光路对准过程。
Get the Vista 75 Brochure!
更大的样本
具备 75 毫米的载物台移动范围，样品尺寸不再受限！只要能放置于载台上，Vista 75 即可实现高质量测量与分析。

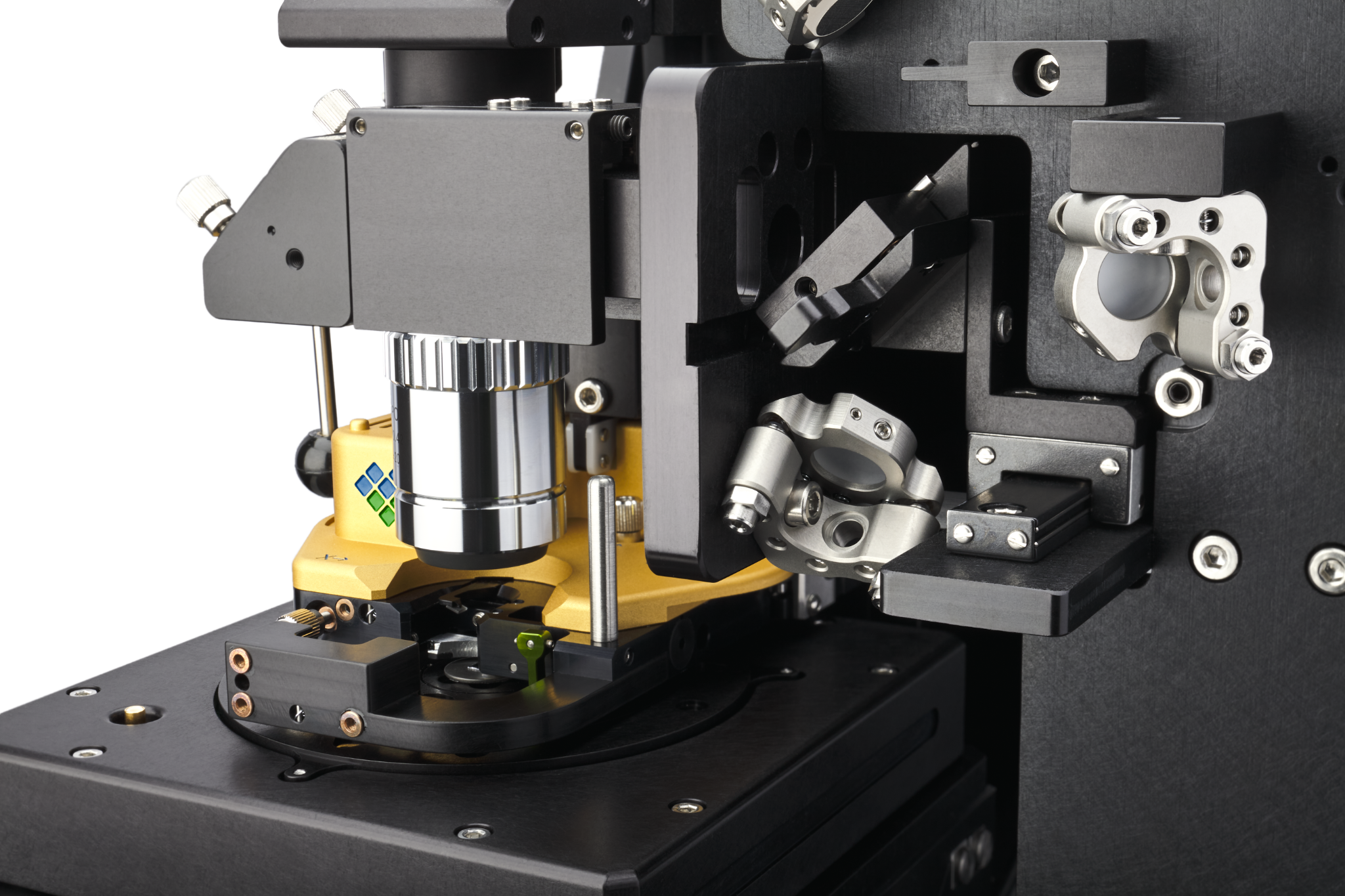

快速更换光学元件
预对准光学器件使PiFM+PiF-IR、sSNOM和拉曼光谱之间的切换变得毫不费力。
强大的激光集成
3D驱动的永磁镜使激发激光器与针尖对齐，用于所有类型的针尖增强测量，包括PiFM、PiF-IR、s-SNOM和针尖增强拉曼。
一体化系统
不需要特殊的环境。Vista 75 配有内置隔振装置和带干燥空气的温控隔音罩。
终极光谱纳米镜
PiFM · PiF-IR
低于5nm的红外空间分辨率
PiFM化学成像为分析表面化学提供了无与伦比的横向红外分辨率。
基本纤维素原纤维嵌入云杉木细胞壁的木质素基质中。扫描尺寸: 150 nm × 150 nm × 10.5 nm。
单分子水平灵敏度
PiF-IR
PiF-IR光谱(洋红色和绿色)显示了这些肽类纳米片碎片上的化学差异。
PiFM
PiFM化学图谱能够检测出仅比周围材料高0.5nm的类肽片段！
扫描尺寸: 500 nm × 500 nm × 1.7 nm。
标准套件
Vista 75 IR
显微镜: Vista 75 框架
隔离: 主动隔振台和带温度控制的隔音罩
激光: 可选择 QCL (770–1850cm^−1 )或 OPO/DFG(550–2050、2250–4400cm^−1)
多路复用器: 中型(最多3个激光输入和偏振开关)或大尺寸(最多6个激光输入加上偏振开关)
附加组件(可选): 偏振开关、干空气过滤、KPFM、cAFM、PFM、尖端增强型拉曼/PL、s-SNOM模块
Vista 75 IR +s-SNOM
Vista 75 IR全功能集成系统
配置为与PiFM同时运行，一流的检测方案。
更多的:
- 多路复用器: 大尺寸
- 所需附加组件: s-SNOM 模块(随附 Michelson干涉仪，用于测量近场幅度和相位)
Vista 75 IR +PL/Raman
Vista 75 IR全功能集成系统
配置为与PiFM同时运行。通过集成抛物面镜实现尖端增强的拉曼/PL配置
更多的:
- 激光器: 可见光二极管激光器(也支持PiFM)
- 多路复用器: 大尺寸
- 所需附加组件: 尖端增强型拉曼/PL模块
Specifications
Stage and scanner
Sample stage travel: 75 mm, max sample 140 mm square
Scan size: 80 µm × 80 µm. (100 µm × 100 µm optional)
Dual Z Feedback: 12 µm z-scanner with 600 nm fast-z scanner provides both high bandwidth and a large z-range
Functionality
Imaging modes: Non-contact AFM, PiFM, KPFM, FvD (Force vs distance) mapping, Raman, s-SNOM
Spectroscopy modes: PiF-IR, FvD, Raman
PiF Laser Options: QCL (770 – 1500 cm−1), OPO/DFG (550 – 2050, 2250 – 4400 cm−1)
Depth probed (IR): 20 nm and bulk
Physical requirements
Table size: 1.2 m × 2.4 m (4 ft × 8 ft) optical breadboard for complete system
Enclosure: Less than 13 kg, removable, acoustic insulation, temperature controlled with dry air
